Nei processi che movimentano liquidi infiammabili o polveri combustibili, ogni travaso genera cariche elettrostatiche. Se il contenitore non è collegato a terra, queste cariche si accumulano fino a scaricarsi per effetto di una scintilla, spesso sufficiente a innescare un’atmosfera esplosiva.

Le pinze e i sistemi di messa a terra ATEX Logic collegano a terra autobotti, fusti, IBC, Big Bag FIBC tipo C e vasche mobili, verificando in continuo che il collegamento sia efficace: se la resistenza verso terra supera la soglia di sicurezza, il sistema avvisa l’operatore e ne può arrestare il processo.

I sistemi sono progettati e prodotti in Italia da Logic secondo la Direttiva ATEX 2014/34/UE, in versioni installabili in Zona 1/21, Zona 2/22 o con elettronica in Area Sicura.

Come si generano le cariche elettrostatiche

Le cariche elettrostatiche si generano in tre modi:

  • Sfregamento: il passaggio di un liquido in una tubazione, lo scorrimento di una polvere in una tramoggia o in un Big Bag separano le cariche elettriche.
  • Induzione elettrostatica: un oggetto carico induce una carica su un oggetto conduttivo vicino, anche senza toccarlo.
  • Conduzione: il contatto tra due oggetti conduttivi, di cui uno carico, trasferisce la carica dall’uno all’altro.

In un reparto produttivo questi fenomeni avvengono di continuo: durante il carico / scarico di un’autobotte, il riempimento di un fusto, lo svuotamento di un Big Bag o la miscelazione in una vasca. Il rischio aumenta con i liquidi a bassa conducibilità (come molti solventi e idrocarburi), con le portate elevate e con le polveri a granulometria fine.

Perché la messa a terra deve essere monitorata

Una pinza collegata a un cavo di terra realizza il collegamento, ma non è in grado di verificarne il corretto funzionamento. Vernice, ruggine, sporco, vibrazioni o una pinza agganciata nel punto sbagliato possono interrompere il contatto senza alcun segnale. L’operatore pensa di essere protetto, e invece non lo è.

Un sistema di messa a terra monitorato risolve il problema:

  • misura la resistenza verso terra e conferma che sia sotto la soglia di sicurezza (10 Ω per i contenitori metallici, una finestra specifica per i Big Bag tipo C)
  • segnala lo stato all’operatore, con LED sulla pinza o sulla stazione
  • controlla il collegamento per tutta la durata dell’operazione, non solo all’aggancio
  • interviene in caso di anomalia, con un contatto di interblocco che può fermare pompe e valvole, con livello di integrità SIL2

Con il monitoraggio, la messa a terra smette di dipendere dall’attenzione dell’operatore e diventa una condizione verificata dal sistema.

Quale sistema per quale applicazione

ApplicazioneRischio tipicoSoluzione Logic

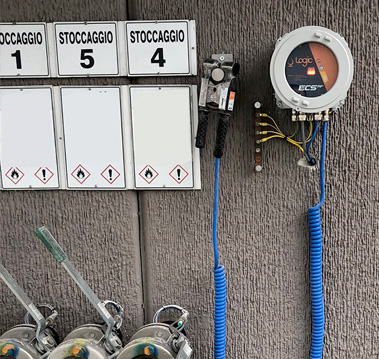

Autobotti in baia di carico / scaricoCisterna isolata dai pneumatici, grandi volumi travasatiMessa a terra autobotti: pinza con LED e monitoraggio continuo < 10 Ω

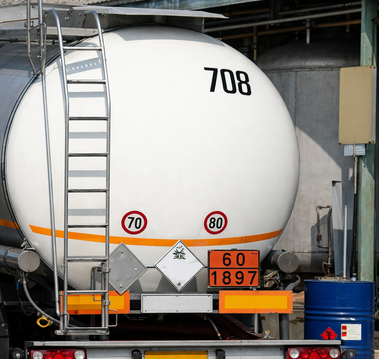

Autobotti in consegna presso terziDestinazioni senza sistema di messa a terra monitoratoSistemi on-vehicle: sistema installato a bordo, alimentato dalla batteria del veicolo

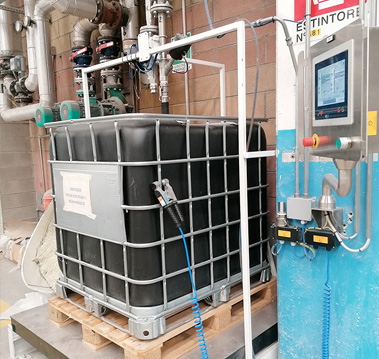

Fusti e IBCVernice isolante, contenitori appoggiati su palletMessa a terra fusti e IBC: pinze che perforano la vernice, con LED di stato

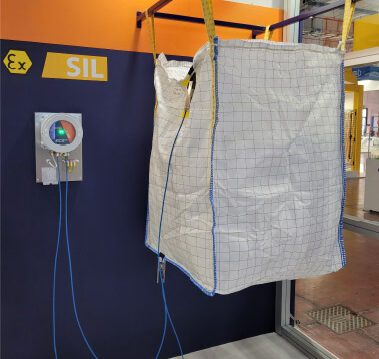

Big Bag FIBC tipo CMaglia conduttiva non collegata o interrottaMessa a terra Big Bag FIBC tipo C: verifica del collegamento e, con doppia pinza, anche della continuità della maglia

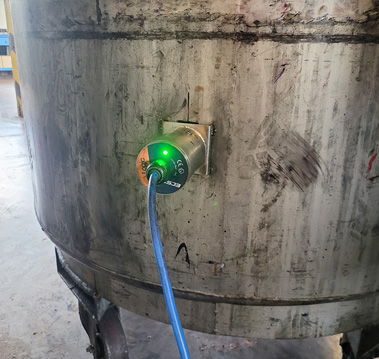

Vasche mobiliVibrazioni, rischio di bypass della pinzaMessa a terra vasche mobili: pinza brevettata a codifica meccanica

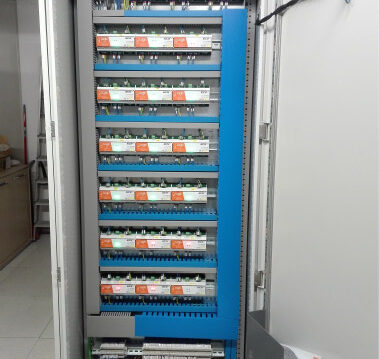

Più punti nello stesso impiantoControllo centralizzato in quadro elettricoSistemi multipoint: supervisione centralizzata con relativi allarmi

Riferimenti normativi

  • Direttiva 2014/34/UE (ATEX prodotto): requisiti delle apparecchiature destinate alle atmosfere potenzialmente esplosive. I sistemi Logic sono progettati in conformità a questa Direttiva.
  • Direttiva 1999/92/CE (ATEX luoghi di lavoro), recepita in Italia dal D.Lgs. 81/08, Titolo XI: obbliga il Datore di lavoro a valutare il rischio di esplosione e a eliminare le sorgenti di innesco, comprese le scariche elettrostatiche.
  • IEC TS 60079-32-1: guida tecnica sui rischi da elettricità statica, riferimento per i valori di resistenza verso terra
  • IEC 61508: sicurezza funzionale, riferimento per il livello di integrità SIL2.

Perché scegliere Logic

Logic progetta da oltre 40 anni sistemi di automazione per aree a rischio incendio ed esplosione e realizza impianti di processo chiavi in mano per i settori: chimico, farmaceutico e cosmetico. Per questo i nostri sistemi di messa a terra nascono dall’uso reale in campo:

  • LED sulla pinza, dove l’operatore guarda mentre aggancia
  • Soluzioni specifiche per ogni contenitore, non una pinza unica per tutte le applicazioni
  • Una pinza brevettata che impedisce il bypass del collegamento
  • Supporto all’analisi dei rischi e SIL, grazie ai servizi di ingegneria Logic

Domande frequenti FAQ

  • Quando è obbligatoria la messa a terra in Zona ATEX?
    Il D.Lgs. 81/08, che recepisce la Direttiva 1999/92/CE, obbliga il datore di lavoro a eliminare le possibili sorgenti di innesco nelle aree con atmosfere esplosive. Le scariche elettrostatiche rappresentano la principale fonte di innesco. Le misure specifiche, compresa la messa a terra dei contenitori, derivano dalla valutazione del rischio di incendio ed esplosione dell’impianto.
  • Che differenza c’è tra una pinza di messa a terra passiva e un sistema monitorato?
    La pinza passiva realizza il collegamento ma non ne verifica l’efficacia. Il sistema monitorato misura la resistenza verso terra, segnala lo stato all’operatore e interviene se il collegamento si interrompe durante l’operazione in corso.
  • Qual è il valore di resistenza verso terra corretto?
    Per i contenitori metallici come autobotti, fusti e vasche, il riferimento secondo IEC TS 60079-32-1 è una resistenza inferiore a 10 Ω. Per i Big Bag FIBC tipo C si usa una finestra di valori più alta, adatta alla maglia conduttiva del saccone: i sistemi Logic lavorano tra 3 kΩ e 10 MΩ.
  • Si può usare la stessa pinza per tutti i contenitori?
    No. Ogni contenitore ha esigenze diverse: un fusto verniciato richiede punte che perforino la vernice, un Big Bag richiede una connessione alle linguette conduttive, una vasca mobile richiede un aggancio stabile alle vibrazioni. Per questo Logic propone pinze dedicate a ogni applicazione.
  • Il sistema di monitoraggio può essere installato in Zona ATEX?
    Sì. Le unità di monitoraggio Logic sono disponibili in versioni per ATEX Zona 1/21, per ATEX Zona 2/22 e per montaggio su barra DIN in quadro elettrico in Area Sicura.
