I sistemi di inertizzazione riducono il rischio di incendio ed esplosione mediante l’utilizzo di gas inerti.
L’introduzione dei gas inerti all’interno di processi, riduce il livello di ossigeno al di sotto del livello critico di concentrazione, rendendo sicuro e privo di comburente l’ambiente di lavorazione.
Logic crea soluzioni basate sugli analizzatori di ossigeno Mettler Toledo compatibili con impianti nuovi o esistenti, come stoccaggi di materie prime, macchinari di produzione, confezionamento del prodotto finale, ecc.
Tutti i sistemi di inertizzazione Logic sono conformi per applicazioni ATEX Zona 1/21 ed è disponibile la versione SIL2.
I gas di inertizzazione sono utilizzabili in tutte le fasi della produzione e del trasporto di prodotti sensibili all’ossigeno oppure potenzialmente esplosivi e quindi pericolosi in presenza di ossigeno (sostanze infiammabili, prodotti chimici, principi attivi, etc.).
Le principali applicazioni dei sistemi di inertizzazione sono:
- Centrifughe in campo farmaceutico;
- Inertizzazione nel settore primario (upstream) della formulazione di principi attivi;
- Impiego di materiali infiammabili/potenzialmente esplosivi all’interno di macchinari non originariamente certificati ATEX, evitando cosi la dismissione di costosi asset impiantistici.
I principali settori in cui i sistemi di inertizzazione sono utilizzati:
- Settore pharma;
- Settore cosmesi;
- Settore chimico;
- Applicazioni con idrogeno
- Industria degli oli minerali
- Industria degli oli alimentari
- Industria alimentare e delle bevande
I sistemi di inertizzazione Logic, sono composti da 3 unità principali:

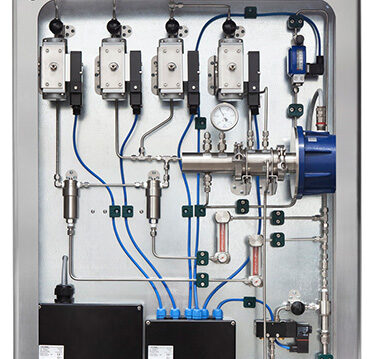

Sampling Unit: contiene il sistema di campionamento e filtraggio gas, il sensore di ossigeno ed il sensore di portata, con dimensioni di 1000x800x300 mm (HxLxP).
Il sistema di filtraggio è un sistema a doppio stadio, adatto per l’inertizzazione di processi difficili come mescolatori contenenti vapori di solvente o reattori chimici.
Il sensore di ossigeno Mettler Toledo viene scelto a seconda del campo applicativo ed effettive esigenze del Cliente:
- Sistema di inertizzazione Logic con sensore elettrochimico MT InPRO 6850i G;
- Sistema di inertizzazione Logic con sensore laser MT TDL GPro500.
Control Unit: da installare in area sicura, contiene un PLC di sicurezza Siemens S7, barriere a sicurezza intrinseca, ingressi e uscite di sicurezza e di diagnostica. Permette la gestione delle apparecchiature della Sampling Unit ed il pilotaggio della valvola di ingresso del gas inerte. Dimensioni: 800 x 600 x 300 mm (H x L x P).
Display Unit: costituita da un pannello operatore PCL-X-10.1, adatto all’impiego in Zona 1/21, montato su braccio sospeso o piantana con giunti rotanti inox.
